Testeur d'évenement des fils Équipement d'essai textile pour l'industrie du tissu

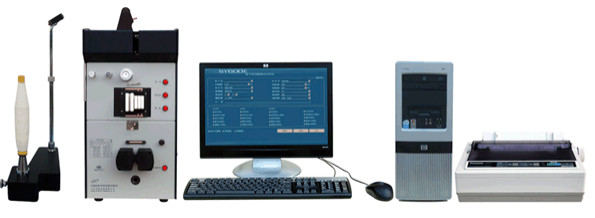

LY-YG139D Testeur d'égalité des fils

Utilisations:Testeur d'uniformité est une sorte d'instrument de laboratoire textile universel haute performance. Il est utilisé pour tester l'inégalité de fil et la variété de poils, qui convient pour le coton, la laine, la soie, le lin,fils à fibres courtes chimiques et fils mélangésIl est très important d'améliorer et de garantir la qualité des fils.

CCaractéristiques:

1La détection capacitive et la détection photoélectrique sont utilisées simultanément, et l'inégalité de densité et d'apparence des lignes est mesurée en même temps.

2On peut mesurer l'inégalité des fils fins, des fils grossiers et des éclats.

3La technologie de conduite avancée est adoptée pour réaliser des essais à haute vitesse de 800 m/min.

4Le capteur de détection déplace et change automatiquement les fentes en fonction de la finesse du fil mesuré, et le résultat de détection est plus précis.

5- Mesure entièrement automatique, tirage automatique des fils, changement automatique des fentes, rouleaux automatiques, poussée et mise à zéro automatique des fils, réglage automatique de la moyenne,un fonctionnement plus pratique et une efficacité accrue.

6. mesure en temps réel des valeurs CVm%, Um%, H, SH, D, CVD% et des valeurs de défaut de chaque engrenage; fournir un schéma de courbe d'inégalité, un schéma de spectre, une courbe de longueur de variation,diagramme de distribution de la fréquence de la densité de ligne, schéma de seuil de taux de décalage de la tranche.

7Le système d'analyse d'experts peut évaluer le niveau de qualité du fil, diagnostiquer et analyser automatiquement chaque processus et fournir aux utilisateurs des résultats d'analyse des défaillances de processus et d'équipement.

8La courbe irrégulière peut être enregistrée et reprise, et la position du défaut peut être marquée sur la courbe irrégulière.

9Alarme automatique lorsque le fil est cassé pendant l'essai.

10. Une puissante fonction d'analyse statistique, fournissant des graphiques d'analyse annuels et mensuels du niveau de qualité des produits et des graphiques de tendance de la qualité pour fournir une base de gestion scientifique aux utilisateurs.L'interface graphique est utilisée pour coopérer avec les boutons de panneau d'extension de détection pour compléter le test avec un boutonIl est équipé d'un système de simulation tridimensionnelle du tissu, il dessine automatiquement des contours de fil, des tableaux électroniques et des rendus de tissus tissés et de tissus tricotés.et la structure du tissu peut être réglée arbitrairement.

Les spécifications:

1- Fente de détection de capacité: 5 pièces

2. Plage d'essai: 4tex 80k tex;

3Vitesse d'essai: 4, 8, 25, 50, 100, 200, 400, 800 m/min

4Temps d'essai: 10 secondes 20 min, peut être réglé à volonté

5. CV%, plage de valeurs en U%: 0,01%·100%

6. courbe de longueur de variation: longueur de coupe 1 cm1500m

7. Sortie simultanée de trois types de 12 niveaux de valeurs de défaut:

8Détails fins -30%, -40%, -50%, -60%, sections grossières +35%, +50%, +70%, +100%

9Les nœuds de coton +140%, +200%, +280%, +400%

10Diagramme de répartition de la fréquence de la densité de ligne: -100%+100%, +100%+400%

11.Value DR% et courbe DR: plage de valeur DR de l'essai 0,01 à 99,99%

12. indice d'essai photoélectrique: plage d'essai de diamètre D: ≤3 mm;

13Coefficient de variation CVD% plage d'essai: 0,01%~99,99%; valeur du défaut: section épaisse D 2mm~16mm, +35%~+100%, section fine D 2mm~16mm, -60%~-30%.

14Longueur de référence et seuil: 20 cm, +35%; 20 cm, -30%; 1m, +5%; 1m, -5%

15. courbe DR: des longueurs de référence de 1 cm, 10 cm, 20 cm, 50 cm, 1 m sont données; les seuils sont de 0 à 50% de courbes DR positives et négatives

16Valeur de défaut: -30%, -40%, -50%, -60% pour les pièces minces; +35%, +50%, +70%, +100% pour les pièces épaisses

17Spéctrum: 170 canaux, gamme de longueur d'onde 1cm-2950m

18- Variation de la longueur de la courbe de coupe: 1 cm à 1500 m

19Graphique des seuils de déviation: longueur de référence de 1 cm, 10 cm, 20 cm, 50 cm, 1 m sont données et les seuils sont de 0 à 50% pour les courbes de déviation positive et négative.

20Nombre de mesures par lots: ≤ 20, un groupe peut tester deux variétés; la même variété peut atteindre: jusqu'à 10 groupes de 200 tubes de données statistiques

21. Puissance d'entrée: tension 220V ± 10%, fréquence 50Hz ± 5Hz, consommation d'énergie ≤ 400VA.
